Biến tần hòa lưới có lưu trữ 1 pha S6-EH1P3K-L-Plus

Biến tần hòa lưới có lưu trữ S6-EH1P3K-L-PRO

1. Mô tả đặc trưng:

• Công suất: Biến tần có công suất định mức là 3kW, phù hợp với các ứng dụng năng lượng mặt trời quy mô nhỏ và vừa.
• Giao diện lưới điện: Biến tần được thiết kế để hòa vào lưới điện công cộng, có khả năng đồng bộ với điện áp, tần số và pha của lưới điện.
• Lưu trữ pin: Biến tần tích hợp bộ lưu trữ pin có dung lượng 3kWh, giúp tích trữ năng lượng điện từ hệ thống năng lượng mặt trời và cung cấp điện khi cần thiết.
• Giao diện người dùng: Biến tần có màn hình hiển thị LCD cung cấp thông tin về tình trạng vận hành, năng lượng được tạo ra và lưu trữ.
• Hiệu suất: Biến tần có hiệu suất chuyển đổi điện tử lên tới 97,5%, mang lại hiệu quả cao trong việc chuyển đổi điện năng.
• Bảo vệ an toàn: Thiết bị tích hợp các chức năng bảo vệ như chống quá áp, chống quá dòng, chống ngược dòng để đảm bảo an toàn vận hành.
• Tương thích: Biến tần tương thích với các hệ thống năng lượng mặt trời lắp đặt trên mái nhà và các ứng dụng năng lượng tái tạo khác.

2.Tiêu chuẩn :

• Đạt tiêu chuẩn lưới điện và an toàn EMC
  IEC/EN 62109-1/ -2, IEC/EN 61000-6-2/ -3
• Thương hiệu SOLIS ( xuất xứ Trung Quốc )

3. Thông số kỹ thuật:

• Đầu vào DC (pin quang điện) :
  * Công suất đầu vào tối đa đề xuất : 4.8kW
  * Điện áp đầu vào tối đa : 600V
  * Điện áp định mức : 330V
  * Điện áp khởi động : 90V
  * Dải điện áp MPPT : 90V ~ 520V
  * Dòng điện đầu vào tối đa : 16A / 16A
  * Dòng điện ngắn mạch tối đa : 24A / 24A
  * Số lượng MPPT/số chuỗi đầu vào tối đa : 2/2
• Đầu vào AC (phía lưới) :
  * Dải điện áp đầu vào : 187V ~ 253V
  * Dòng điện đầu vào tối đa : 20.5A
  * Dải tần số : 45~55Hz / 55~65Hz
• Đầu ra AC (Phía lưới) :
  * Công suất đầu ra định mức : 3kW
  * Công suất biểu kiến đầu ra tối đa : 3.3kVA
  * Pha vận hành : 1/N/PE
  * Điện áp lưới định mức 220V / 230V
  * Tần số lưới định mức 50Hz / 60Hz
  * Dòng điện đầu ra lưới điện định mức : 13.6A / 13A
  * Dòng điện đầu ra tối đa : 15A
  * Hệ số công suất : >0.99 ( -0.8 đến +0.8)
  * Tổng độ méo sóng hài : < 2%
• Đầu ra AC (Ngõ dự phòng) :
  * Công suất đầu ra định mức : 3kW
  * Công suất biểu kiến đầu ra tối đa : 2 lần công suất định mức, 10 giây
  * Thời gian chuyển đổi dự phòng : < 4ms
  * Điện áp đầu ra định mức : 1/N/PE, 220V / 230V
  * Tần số định mức : 50Hz / 60Hz
  * Dòng điện đầu ra định mức : 13.6A / 13A
  * Dòng điện đầu ra tối đa : 15A
  * Độ méo sóng hài điện áp (phụ tải tuyến tính) : < 2%
• PIN lưu trữ :
  * Kiểu PIN : Lithium
  * Loại Pin : Pin Li-on / Acquy lead acid
  * Dải điện áp Pin : 40V ~ 60V
  * Dòng điện sạc/xả tối đa : 70A
  * Công suất sạc/xả : 3kW
  * Truyền thông : CAN/RS485
• Hiệu suất MPPT tối đa : > 97.5%
• Bảo vệ tích hợp :
  * Bảo vệ ngược cực DC, giám sát lỗi nối đất
  * Tích hợp AFCI (bảo vệ mạch hồ quang DC)
  * Lớp bảo vệ kiểu I, loại quá điện áp kiểu II
• Thông số chung :
  * Cấu trúc liên kết : Cấu trúc liên kết : cách ly tần số cao (đối với pin)
  * Biên nhiệt hoạt động : -40 ~ 60ºC
  * Cách thức làm mát : Đối lưu tự nhiên
  * Bảo vệ chống xâm nhập : IP66
  * Độ cao tối đa cho phép để hoạt động : 4000m
  * Kích thước biến tần : 560 x 406 x 205 (mm)
  * Trọng lượng : 24 kg

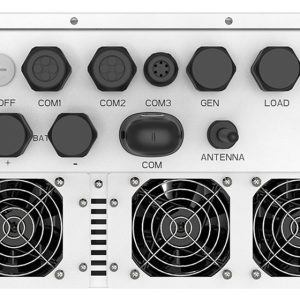

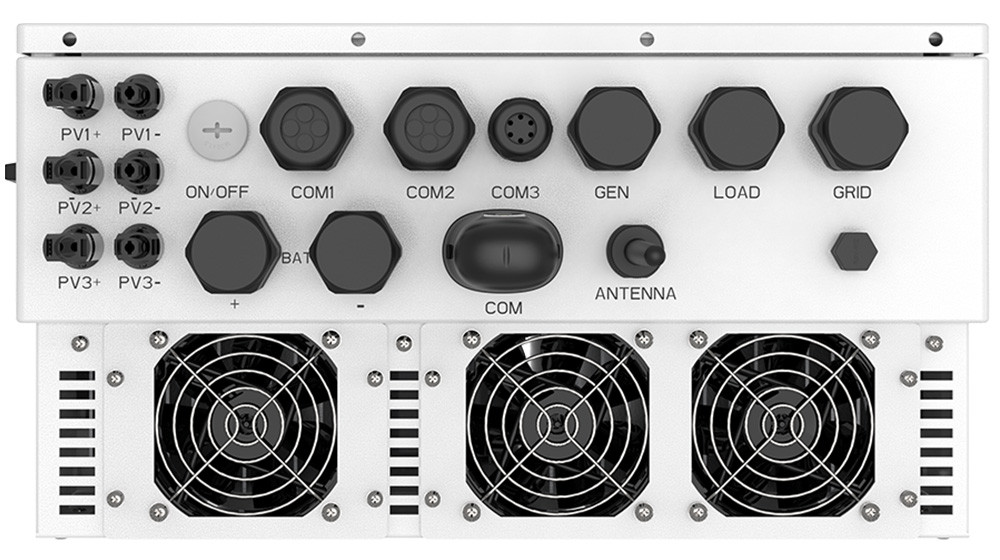

• Kết nối đặc trưng :
  * Kết nối DC : Phích cắm MC4 (cổng PV) / Cầu đấu dây (cổng BAT)
  * Kết nối AC : Cầu đầu dây
